燃料电池测试系统操作软件TFT
AutoPEM 系列，AutoSOFC2 系列中配备了日本东阳特克尼卡公司自主开发的TFT燃料电池测试软件。该软件可以统 一对燃料供给（流量，加湿，背压，电池温度的设定），负载发电，电化学测试，结果数据处理等进行管理控制。
AutoPEM 系列，AutoSOFC2 系列中配备了日本东阳特克尼卡公司自主开发的TFT燃料电池测试软件。该软件可以统 一对燃料供给（流量，加湿，背压，电池温度的设定），负载发电，电化学测试，结果数据处理等进行管理控制。
|

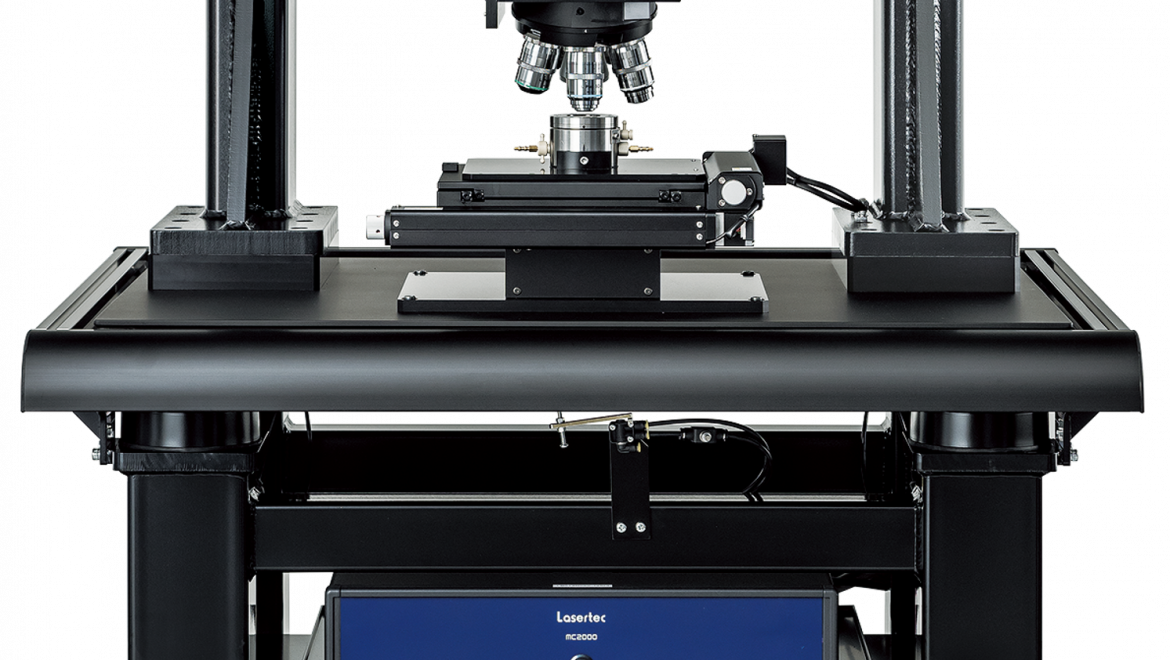

电池整体 |
检证离子移动和和电子移动的电阻比 |
| 明确树枝晶产生条件以及产生后的动向 | |
| 倍率特性可视化 | |
| 循环老化可视化 | |
| 温度特性可视化 | |
| 钠电池、硫化物全固体电池解析 | |
| PSG石墨膜等次世代材料解析 | |
| 可对应全电池或半电池 | |
|
负极材料 |
嵌入可视化 |
| 膨胀收缩实时观察 | |
| 根据颜色对石墨负极进行阶段分析 | |
|
正极材料 |
Li离子排出可视化 |
| 膨胀收缩实时观察 | |
|
电解液 |
气体产生可视化，并进一步确认产生位置 |
| 检证添加剂效果 | |
|
导电剂 |
电集中可视化 |
| 分散状况通过嵌入可视化 | |
| 检证碳纳米管效果 | |
|
粘结剂 |
检证活性物质之间的结合性 |
| 检证集电箔和活性物质之间的结合性 | |
|
隔膜 |
检证不同材料嵌入的效果 |
| 确认陶瓷涂布对反应分布的影响 | |
| 电极内金属异物的影响可视化 |
电子设备的高密度、高封装化及伴随着数字化、移动化，致使骚扰源的定位和EMC整改的对策变得困难起来。随着每年测试标准的修改，我司系统的测量频率上限也相应扩大，电子设备复杂化的骚扰，需要测试时最大限度的采集和保存数据。为满足这些要求，我司开发EP7系列软件，完善EP5系列软件，推荐和提供EMI测试系统，以适应各种客户测试需求。系统界面简洁，无论是初学者还是资深人士，都可以独立操作。不管是产品整改测试还是基于标准的认证级测试，本系统都可以切实而高效的自动化实施。
■测试系统
●辐射骚扰自动测试系统（30MHz-40GHz）
使用天线、接收EUT发出的骚扰，用频谱分析仪获取数据、用接收机进行QP测试，适合骚扰整改测试、认证级测试的系统。由于1GHz-40GHz的频率扩展，推荐把天线、前置放大器、频谱分析仪、接收机等进行恰当组合的测试系统。
●传导骚扰自动测试系统（9KHz-31MHz）
针对EUT的传导骚扰，使用人工电源网络、电流探头、频谱分析仪、接收机等对频率、电平进行测试。也可对应CISPR22等规定的通信线端口用的网络（ISN）
●骚扰功率测试系统（31MHz-1GHz）
用功率吸收钳检查出EUT的骚扰功率，用频谱分析仪、接收机对其频率、电平进行测试。也可提供自动吸收钳导轨。
●天线端口电压测试系统
CISPR13规定的、使用频谱分析仪、接收机测试有同轴天线端口的AV设备的骚扰功率、电平。
●场地衰弱测试系统
对应3天线法或者ANSI63.4为基准的归一化场地衰减（NSA）
为了测试场地衰减，使用喇叭天线进行半自动测试、使用宽带天线进行自动测试的系统。
●SVSWR法测试系统
为了实施GHz场地评估的SVSWR法的系统。使用专用的发射天线定位器，可以进行高再现性的测试。
●辐射杂散测试系统
手机、WLAN等电磁波辐射设备的辐射杂散测试系统。可以对应3GPP、ETSI标准的实效辐射功率测试、杂散测试。
| ●民用设备用测试软件 |
| [EP7系列] |
| ・传导骚扰FFT测试软件 |
| ・EP5/RSE 型：辐射杂散测试软件 |
| ・EP5/ME型：简易EMI测试软件 |
| ・EP5/NSA型：场地衰减测试软件 |
| ・EP5/RFP型：骚扰功率测试软件 |
| ・EP5/RE型：辐射骚扰测试软件 |
| [EP5系列] |
| ・EP9/CE型：传导骚扰测试软件 |
| [EP9系列] |
| ・EP/7CE型：传导骚扰评估测试软件 |
| ・EP7/RE型：辐射骚扰评估测试软件 |
| ・EP5/AT型：天线端口电压测试软件 |
| ・EP5/RET型：调谐设备用辐射骚扰测试软件 |
| ●SVSWR测试软件 |
| ●音视频设备用软件 |
| ●自动测试用软件 |
| [EP9系列] |
| ・EP9/VE型：汽车和车载电子设备EMI测试软件 |
| （CISPR12 Ed5，CISPR25 Ed3，2004/104/EC 对应各汽车厂商新标准） |
| [VE5系列] |
| ・VE5/C25CE型：CISPR25 Ed2 对应车载电子设备 |
| [端口噪声测试软件] |
| ・VE5/C25CE型：CISPR25 Ed2 对应车载电子设备 |
| [辐射骚扰测试软件] |
| ・VE5/C12 型：CISPR12 Ed4 对应 汽车 |
| [辐射骚扰测试软件] |
| ■基本测试功能 | ||||
| ●取得频谱数据 | ||||
| ●选择必须进行QP测试的骚扰电波 | ||||
| ●最大辐射位置测试（水平、垂直、吸收钳位置） | ||||
| ●骚扰电平的QP、AV测试 | ||||
| ●测试结果的显示、输出、保存 | ||||
| ●对应最新Windows 操作系统：可以构成合适的硬盘 | ||||
| ■适用标准 | ||||
| ●民用设备：CISPR、EN、ETS、FCC、VCCI等 | ||||
| 近期对与测试设备有关的主要标准修订 | ||||
| CISPR22，VCCI…频率上限为6GHz辐射骚扰测试 | ||||
| ISN（通信/电信线端口骚扰电波测试） | ||||
| CISPR16-1-1……检波器：AV・Peak・QP检波器→CISPR AV | ||||
| 对应Peak・QP・CISPR APD等新型检波器 | ||||
| ●无线标准：TS51.010-1,TS34.121（3GPP） | ||||
| 手机（GSM，WCDMA） | ||||
| EN300 328，EN301 893（ETSI）WLAN，Bluetooth | ||||
| ●汽车：SAE、CISPR25、JASO | ||||
| 近期与测试设备有关的标准修订 | ||||
| 2004/104/EC：EC的新汽车指令 | ||||
| CISPR25 Ed3：BB・NB检波→指定检波器 |
抗扰度自动测试系统
对电子设备电磁骚扰等的抗扰度进行测试的系统。自动控制抗扰度测试所需的信号发生器、功率放大器系统、场强计、功率计、天线架等设备，无论是谁，都可以高效、切实地进行测试。测试结果可以打印、保存到电脑。
■对应标准
・IEC61000-4-3 Ed3
・IEC61000-4-6 Ed3：2008
・EN61000-4-3：2010
・EN61000-4-6 Ed3：2009
・JIS C 61000-4-3：2012
・JIS C 61000-4-6：2006
・JEITA IT-3001等
●均匀域测量
可以选择IEC61000-4-3Ed2增加的场强确定法，也可以选择AnnexJ定义的1GHz以上替代测试法“独立窗口法”
●系统线性验证
IEC61000-4-3新增的验证测试系统的线性特征，不满足2dB压缩点的测试系统不可使用。
●场强参考值测量/场强校准
实施目的是以提高抗扰度测试的精度
●抗扰度测试
利用均匀性测试得到的参考系数和场强校准测量得到的系数、向被测物施加指定的场强，进行抗扰度测试。
●显示测试结果
显示所选测试类型相应的画面，该画面可以显示测试结果。该画面可以打印或以CSV形式保存数据。
●报告打印
各种测试结果以网页形式显示，根据指定格式打印报告。
| ■软件 | |||
| ●抗扰度测试软件 | |||
| ・IM5/RS型辐射抗扰度测试软件 | |||
| ・IM5/CS型传导抗扰度测试软件 | |||
| ●音视频设备EMC用软件 | |||
| ・IM5/A型 音视频设备用抗扰度测试软件 | |||
| ・IM5/V型 音视频设备用抗扰度测试软件 | |||
| ・IM5/S4型 屏蔽效能测试软件 | |||
| ●汽车EMC测试软件 | |||
| ・V15/RS型 汽车辐射抗扰度测试软件 | |||
| ・IM5/CS型 BCI抗扰度测试软件 |
■辐射抗扰度测试系统
以辐射抗扰度测试软件IM5/RS为核心,搭建最符合客户要求的系统。根据客户的希望和预算推荐，包括为了得到均匀电场场强而选定的天线、功放、场强探头、RF线缆等设备的测试系统。
●符合IEC61000-4-3 Ed3 的辐射抗扰度测试标准
●汽车用 2004/104/EC、ISO11452-1/2、SAE、JASO
●场强：10V/m以上，距离1m-3m
●频率：80MHz-6GHz(可达40GHz)
●均匀场强的测试、自动校验功能
●软件IM5/RS支持最新的Windows操作系统
■传导抗扰度测试系统
以传导抗扰度测试软件IM5/CS为核心，包括选定信号发生器、RF功放、各种CDN，推荐符合客户需求的系统。
●符合IEC61000-4-6的传导抗扰度测试标准
●测试电平：10V（EMF）以上
●频率：150k-80MHz（9k-230MHz）
●软件IM5/CS支持最新的Windows操作系统
●汽车用BCI 2004/104/EC、ISO11452-4
数字广播接收设备的抗扰度测试
■电视/视频/音频/抗扰度测试系统
对电视/视频/广播相关设备的骚扰的抗扰度特性自动进行测试的系统。和一般的抗扰度测试相比，测试内容的数量（输入骚扰抗扰度S1、传导电压抗扰度S2、辐射场抗扰度S3、传导电流抗扰度RFI、屏蔽效能S4）非常复杂、测试需要花费很长时间。使用专用软件，可以避免浪费时间，高效完成测试。还有，制作测试结果列表、图形的工作量也大幅减少。备有电视/视频测试用、音频测试用两种基本系统。
●EN55020标准为基准、S1、S2、RFI、S3、S4的自动测试
●符合CISPR20 Ed5 Amendment 1（2002-10）
●对应各国电视播制式兼容的多功能标准（6种）
●具有自动校准功能，提高系统可靠性
●软件IM5/A、IM5/V、IM5/S4支持最新Windows 操作系统
汽车（整车/车载电子设备）EMC测试系统
本司自主开发的汽车设备专用测试软件
推荐符合标准的认证级测试、汽车相关设备综合EMC测试系统
| ■辐射发射测试系统 |
| 放置在电波暗室内的天线接收150kHz-18（40）GHz的整车以及车载电子零部件发出的电磁辐射骚扰， |
| 用EMI接收机进行测试。 |
| ・CISPR12 2007（Ed6） |
| ・CISPR25 2008（Ed3） |
| ・ECE R10 |
| ・汽车制造商测试标准 |
| （日本汽车制造商、Ford：EMC_CS_2009,GM:GMW3097,D.C |
| DC-11224,BMW:GS95002等） |
| ■辐射抗扰度测试系统 |
| 频率范围10kHz-18GHz,整车及车载电子零部件的抗扰度测试。根据下列法规和标准，输出需求的场强。 |
| 对应标准 |
| ・ISO11451-2、ISO11452-2 |
| ・ECE R10 |
| ・汽车制造商测试标准 |
| （日本汽车制造商，Ford：EMC_CS2009,GMW3097,D.C: |
| DC-11224,BMW:GS95002等） |
| ■其他的抗扰度测试系统 |
| 除了对整车、车载电子零部件进行辐射发射测试、抗扰度测试之外，还可以进行下列各种测试。根据客户 |
| 要求提供相应的系统。另外，可以对应电动汽车、混合动力汽车的标准进行测试。 |
| ●汽车整车测试 |
| ・ISO11451-3 ・便携式天线设备，近距离磁场抗扰度测试 |
| ・ISO11451-4 ・整车BCI测试 |
| ・ISO10605・静电放电测试 |
| ●车载电子设备测试 |
| ・ISO11452-3 TEM CELL测试 |
| ・ISO11452-4 BCI测试 |
| ・ISO11452-5 带状线测试 |
| ・ISO11452-7 DPI（直接注入）测试 |
| ・ISO11452-8 磁场抗扰度测试 |
| ・ISO11452-9 便携式天线设备，近距离磁场抗扰度测试 |
| ・ISO11452-10ODO宽带传导抗扰度测试 |
| ・ISO11452-11 混响室测试 |
| ・ISO7637-2.3电源线瞬态传导测试 |
| ・ISO10605静电放电测试 |
| ■汽车用测试软件和对应标准 |
| ●EP9/VE型 汽车用辐射、传导骚扰测试软件 |
| CISPR12 辐射发射 |
| CISPR25 辐射、传导发射 |
| UN/ECE R10 辐射、传导发射 |
| SAE J551/1113 辐射发射 |
| JASO 辐射发射 |
| 各汽车制造商标准 |
| ●V15/RS型 汽车用辐射抗扰度测试软件 |
| ISO11451/2 辐射抗扰度测试 |
| UN/ECE R10 辐射抗扰度测试 |
| SAE J551/1113 辐射抗扰度 |
| JASO 辐射抗扰度 |
| 各汽车制造商标准（GM、FORD、D.C等） |
| ●V15/CS型 BCI抗扰度测试软件 |
| ISO114511/2 BCI抗扰度测试 |
| UN/ECE R10 BCI抗扰度测试 |
| SAE BCI 抗扰度测试 |
| JASO BCI 抗扰度测试 |
| 各汽车制造商标准（GM、FORD、D.C等） |
EMC测试软件 产品一览
测试软件的标准
总结25年以上EMC测试软件开发的经验，研发而成的EMC软件，包括EMC整改对策测试、认证级测试，共有400多套系统的销售业绩。
听取很多用户的意见，对客户反馈充分分析，因而促进了软件的完善。
本司总是以先进的EMC软件引领市场潮流。
■100%自主研发
保持先进、功能强大
高品质
快速响应和长期的技术支持
硬件全兼容
■适合标准的25种产品
操作简单、每个测试人员都可以自行设定
■支持最新的Windows OS
■操作语言：日语和英语
| 东阳特克尼卡的经典软件产品 |
| EMC测试软件的实际标准 |
| ■EMI测试软件 |
| ・辐射骚扰测试软件（ES10/RE型） |
| ・传导骚扰测试软件（ES10/CE型） |
| ・辐射骚扰评估测试软件（EPX/RE型） |
| ・传导骚扰评估测试软件（EPX/CE型） |
| ・骚扰功率测试软件（EPX/RFP,ES10/RFP型） |
| ・场地衰减测试软件（EP5/NSA型） |
| ・简易EMI测试软件（ES10/LE型） |
| ■抗扰度测试软件 |
| ・辐射抗扰度测试软件（IM10/RS型） |
| ・传导抗扰度测试软件（IM10/CS型） |
| ■汽车EMC测试软件 |
| ・汽车用辐射・传导骚扰测试软件（EPX/VE,ES10/VE型） |
| ・汽车用辐射抗扰度测试软件（VI5/RS型） |
| ・BCI抗扰度自动测试软件（IM5/CS型） |
| ■音视频设备用软件 |
| ・天线端口杂音测试软件（EP5/AT型） |
| ・音频设备用辐射骚扰测试软件（EP5/RET型） |
| ・音频抗扰度测试软件（IM5/A型） |
| ・音视频抗扰度测试软件（IM5/V型） |
| ・音频屏蔽效能测试软件（IM5/S4A型） |
| ・视频设备用屏蔽效能测试软件（IM5/S4V型） |
| ■天线方向图测试 |
| ・数据收集软件（TY2100AM） |
| ・输出分析软件（TY2100AO） |
| ・3D输出分析软件（TY2300AO） |
TY2100AM 数据收集软件
TY2100数据收集软件，可以进行路径校准、增益测试、方向图测试、三维测试、增益→方向图测试，方形图采集测试、EIRP测试（CTIA）、EIS测试（CTIA）、路径损耗测试以及EIRP・EIS测试（测试报告）等10种测试。
另外，可以检查被控制设备的简单动作。
还有，三维测试在方向图测试内进行，但是，EIRP测试（CTIA）、EIS测试（CTIA）、路径损耗测试、EIRP、EIS测试（测试报告），为功能选项。
