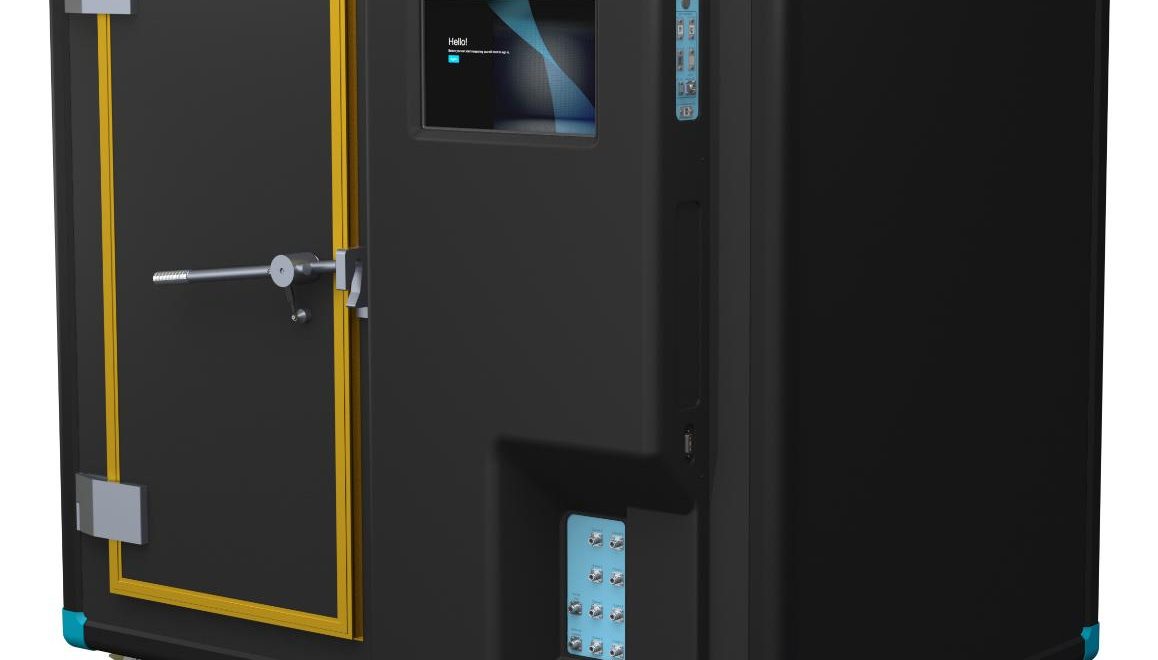

混响室是一个金属材质的屏蔽室，当一个辐射天线位于腔体内，它会激发一些在腔体附近产生共振的腔体模式。这些模态会彼此串扰，整个腔室内场的最大和最小振幅在空间上会形成一种统计分布（即场强的强弱变化）。

当接收天线位于该环境内，其端口处的感应电压也可以取任意值。 然而，感应电压的最大值和最小值通常不会与特定场分量的最大值和最小值腔室相关. 最大值和最小值将取决于室内天线的位置和方向。感应电压在天线端口会随着腔体内机械单元以连续或逐步的方式移动而改变– 称为机械模式搅拌。然后，当天线移动到不同的位置和方向，感应电压将经历相似的统计最大值和最小值变化，即衰落。这种感应电压的变化使得用混响室来测试衰落环境中的天线和无线设备成为可能. 特别在多天线的增益以及MIMO容量测试中有其独到的优势。

对于基于一定尺寸的混响室，在特定工作频率下的会有一定数量的激发模态。在这种情况下，伴随着搅拌板的移动，电磁场的矩形分量经过搅拌后会形成独立的高斯分布，这也是混响室内存在大量的独立平面波彼此影响的结果. 这些平面波也可以很容易地理解为腔体内激发腔模式的扩展. 每一个激发模态对应8个平面波. 混响室内接收天线测量到的电压是这种平面波线性组合的结果. 因此电压的实部和虚部会呈现高斯分布, 即复数电压的复高斯分布. 这种复高斯分布反过来会导致感应电压的幅度为瑞利分布即瑞利衰落，接收功率相应为指数分布，都是基于经典理论统计数据。

混响室之前一直被广泛用于EMC的测试 。除此之外，我们可以使用混响室来模拟衰落的环境用于小型电子设备的天线测试，如手机和其他无线终端. 混响室可以形成一种丰富的同向均匀的场 （Rich Isotropic Multipath）这里关于角度以及极化特征呈现均匀性.

这个特点使混响室特别适合测试例如天线辐射，有源器件的效率和总辐射功率,接收灵敏度和吞吐量等指标，同时保证良好的准确性和重复性。

RTS混响暗室带有测量及分析软件平台：Bluetest Flow。 这个集成的测试环境提供用于测试复杂功能的无线解决方案。 软件提供友好的人机交互，支持自定义报告模板以及集成的Python编译环境可以对测试结果进行自定义的图表以及数据处理，支持不同的图形视图对测试结果进行统计分析，同时具备API接口便于客户根据自己实际需求进行自动化的开发工作，通过远程API可以直接调用Flow 服务器中基于 JSON-RPC的接口，改协议易于在不同平台上进行实现与集成。

Flow SW在结构上可以分为测试用例管理软件Flow Manager, 结果分析软件Flow Analyzer以及远程图形化界面Flow Touch. Flow Touch 支持任意局域网中的设备通过TCPIP端口以及地址对测试服务器进行访问以及远程测试接口的调用。

1)符合3GPP以及CTIA测试规范中对2/3/4/5G FR1蜂窝网络下OTA的测试要求;
2)唯一满足CTIA规范中对大尺寸DUT测试要求的方法；
3)不需要信道仿真器条件下，支持6CA及以上载波聚合以及多阶MIMO的测量;
4)用户可以根据自身需要调用SW API接口开发自己的自动化测试工具;
5)硬件方面系统支持后续的升级与扩展，如RF单元上天线与开关的频率上限以及单元数量;
6)支持WIFI 6E以及BT BLE的测量.
7)市场占有率：混响OTA市场占有率95%左右;
8)客户群认可度高：全球前10的各大手机厂商，设备商，运营商，实验室等；
9)测试速度快： TRP/ Channel:1分钟；TIS: 3-8分钟；
10)LTE 以及NR TIS具备Q-TIS功能，单信道在3分钟内完成测试.
11)具备毫米波频段的测试能力，频率上限60GHz.
12)支持DUT s尺寸上限 0.5×0.5×0.4米;
13)测量精度高：目前验证的毫米波以及NR Sub6GHz产品的OTA结果和理论值在1dB以内；
14)校准速度快：全频段校准 450MHz-60GHz在2小时内完成.;
15)支持高频：2019年已交付系统到60G；
16)CTIA 关于大尺寸（超过42cm）DUT OTA测量的唯一方法；
17)符合欧洲 CE标准要求；
18)高无源互调抑制性能；
