通过 50ppm 超高精度的充放电实验进行电池寿命解析

特长

高精度地实现了加拿大达尔豪斯大学（Dalhousie University）Jeff Dahn教授提出的库伦（电量）分析
通过对库伦効率・容量漏损的测试结果比较，大幅缩短电池材料筛选所需时间
绘制高敏感，低干扰的dQ/dV 波形，进行副反应解析

高精度库伦效率测定

2010年，加拿大Dalhousie University 的Jeff Dahn教授首次提出通过高精度充放电系统 (High Precision Charger)测量库伦效率，并通过此方法缩短电池寿命测试时间。

Novonix公司的创业团队参与了Jeff Dahn教授的HPC测定系统的开发，在对初代HPC机型的硬件结构，条件控制，数据分析等进行技术总结后，成功开发了更高精度的UHPC型(Ultra High Precision Charger)。

UHPC型机通过对温度,印加电流的极限控制以及对测定电压上干扰信号最大限度地抑制，以 10ppm以内的高稳定性、50ppm以内的精确度实现了正确有效的库伦效率（CE）测试，运用此系统可以使电池寿命比较实验所需的充放电循环次数从原本的数百次缩短到20次以内！

精密充放电评价系统的库伦效率测定精度

精密充放电评价系统（上图）与原来的充放电设备（下图）的性能差异

通过副反应分析进行电池性能评价

循环实验前后锂电池样品的劣化解析钴系 (Model：UR18650F)

可以解析原来充放电系统所不能观察到的细微数据差异。通过对低微干扰噪音进行抑制后，在左图的dQ/dV波形中发现了细微峰值。通过对细微容量变化的高精度解析，在右图中发现了微量的容量漏损差异。

Zero-Fade Cells 模型

LCD光学测试系统

3 11 月, 2016

ej49r8msvwp_g9owib5

TOYO公司根据用户要求定制化提供LCD光学测试系统。

液晶电阻率测试仪 SR-6517型

1 11 月, 2016

fpd_ph01a
K版

H版

在液晶品质监控过程中,液晶电阻率的测试非常重要。然而，用于TFT-LCD的含氟向列型液晶等的电阻率越来越高。对此，需要高灵敏度的测试设备来测试。
SR-6517型测试仪包含高灵敏度电位仪/高阻仪、防干扰屏蔽盒、液晶电极以及终端PC。该系统可进行高灵敏度的电流测试，而终端PC里的SR软件可以自动测试并显示液晶的电阻率。

软件界面

fpd_zu02

SR软件界面

输入值:	Voltage (Applied Voltage)
	Delay (measurement time) S/D (Electrode coefficient)
测试值：	I，R，Resistivity

特长

■可对液晶的高电阻率进行测试
■可高灵敏度检测微小电流
■最大可测试10¹⁵ohm.cm
■构造简单
■自动测试系统
■使用屏蔽盒可屏蔽干扰

规格

■ 控制终端
PC with software

■ 6517A型电位仪/高阻仪

Range	resolution	accuracy
20pA	100aA	1% of range+30counts
200pA	1fA	1% of range+5counts
2nA	10fA	0.2% of range+30counts
20nA	100fA	0.2% of range+5counts


Size：	214mm(W) ×90mm(H) ×369mm(D)
Voltage：	90~110V　50~60HZ　50VA

■ 屏蔽盒

	Size：	210mm(W) ×150mm(H) ×220mm(D)
	Weight：	3Kg

■ 液晶电极

	Sample Volume：1ml
	Condenser capacitance：2pF
	Size： φ40×30mm(H)
	Weight：0.2Kg

SYNESIS

21 10 月, 2016

synesis01

开创业界的！！！ 100GbE S2D全速率捕捉，

可支持从100M/1G至100G的捕捉装置

SYNESIS为一体机的数据包捕捉系统。作为装置或虚拟机易于导入数据中心、地方基地的远程站点及验证环境，可轻松实现高速流量的捕捉。另外，多名用户通过浏览器可同时利用该数据包捕捉系统。
SYNESIS采用了开放式架构，不仅标准安装有应用性能解析引擎，在安全、VoIP、多段解析、Netflow解析等中，作为插件还可利用其他特别分析器引擎。其他分析器引擎相对于主体中蓄积的数据包数据及统计信息，可通过Thrift及REST APIs进行访问。
SYNESIS针对从10/100/1000Mbps至100Gbps的各种流量，可灵活变更存储系统而且不会导致数据包丢失，是一种可持续捕捉数据包的解析装置。

视线追踪测量系统 Smart Eye Pro System

20 10 月, 2016

4-3zhutu

Smart Eye Pro眼动追踪系统，通过对红外线摄像机拍摄的人的脸部的影像进行实时分析，将视线方向，眼睑的开合，瞳孔直径，头部运动定量化，并输出数据的系统。

不会对被测者加装其他装置，没有任何物理或精神方面的负担，与接触式相比更接近自然状态的测量。

tupian1

角膜反射法

采用主动红外光源照射被测者以产生角膜反射并以此作为基准点,通过计算瞳孔中心与该角膜反射点之间的向量来计算得出视线方向。

光线环境高适应性

在杂光条件下也可以稳定的进行测量。

系统装有红外线LED，摄像机镜头还装有带通滤波器。

红外线LED用于照明，红外线滤波器将其他波长的光过滤掉。

这样的话系统可以不受太阳光或室内照明的影响进行测量。

59ee-tmp

高测量精度

●测量范围的扩展性

一套系统可以支持1-8台摄像头。

根据摄像头的台数的增加，测量的范围也可以进行扩展。

使用2台以上摄像头进行测量时会得到比1台摄像机更高的测量精度。

●无需登录（标定）被测者信息，可直接进行测量 (Automatic mode)

系统可迅速、自动检测出被测者的面部特征。

因此更换被测人员也无需进行头部建模等登录（标定）操作，可马上进行测量。

高自由度及应用示例

●摄像头的摆放位置自由度高

根据测量目的的不同，可以较为自由地在相应位置放置摄像头。

即使摄像头的位置上下前后有放置偏差、角度倾斜（30°以内），也完全可以进行测量。

●World Model构建假象空间

可通过定义被测人员视线关注的后视镜及导航、仪表盘等物体的项目名称后搭建假象空间。被测人员的视线与各项目位置交叉时会输出此时的项目名称（及坐标），因此可方便找到被测人员关注焦点项目所在。

右舵车的World Model

数据输出形式

测量前进行基准坐标的设定。

输出数据是基于设定完的坐标进行计算的。

1. 被测者数据
头部位置/角度、视线原点位置※1、视线角度※1、眼睑的开闭※1、瞳孔直径※1、目光扫视、眨眼　等

2. 系统数据
Frame number、Frame rate、Time stamp、 Time clock、Keyboard state　等

3. World Model关联数据※2
对象名、交叉点坐标

※1 单眼、及双眼平均的数据均可输出。
※2 实现与对象物体的交叉位置的数据。

数据输出形式
●表格输出
●实时TCP/IP输出
●实时UDP/IP输出
●实时CAN输出（选件）

输出数据表示形式
●分析结果实时影像显示
●实时数据显示
●实时图形表格显示
●实时3D/2D空间显示

可选配件【Recorder】

前景影像中使用×记号将被测者的注视位置标示出来。

将前景影像的信号（NTSC）输入Smart Eye Pro 系统的PC，

将记号标记在前景影像的纵横位置和使用Pro系统测量的视线的上下左右方向对应的映像。

前景映像通常使用家用摄像机拍摄的映像或驾驶模拟器或PC的画面等。

新一代的Dx产品

产品规格

血流变观察分析仪MCFAN

19 10 月, 2016

tupian1

血液流变学是近二十年发展起来的一门新兴学科。主要是通过观测血液的粘度、流动、凝集等流变性和红细胞的变形及聚集、血小板的聚集、释放等指标来研究血液和血管的宏观与微观流变性的规律。血流变的检查意义，对疾病有预报性，如动脉硬化、高血压、冠心病、心绞痛、心肌梗塞、糖尿病、脑血管等疾病。

相比于传统的血液粘度等检测手段，MCFAN提供了一套更迅速、更正确、更简单的血流变检测手段。

性能

处理能力： 6分钟每次
血液样本： 200微升/次，每次消耗一块晶片
显微镜： 20倍放大
报告书：机打（可选）

检测原理

通过半导体加工在晶片上蚀刻出细槽，通过与玻璃基板

的粘合形成微型通路，细胞在微型通路的流动状态可以

通过显微镜直接进行观察和记录。

tupian2

检测报告样板

可以让患者清楚地意识到自己血液的真实状态，并配合医生进行治疗以及跟踪病情。

tupian3

MX IMAGING医疗产品

19 10 月, 2016

mximaging01

近日发布的“中国制造2025”重点领域技术路线图将医疗器械列为重点发展方向。国家在战略上高度重视医疗器械产业的发展，大力支持并引导国产医疗器械“夺回”国内市场，“杀入”国际市场，并对高性能医疗器械的具体路线规划定了基调。为了推动国产化，卫计委要求公立医院优先配置使用国产医疗设备和器械等，加快推进医疗器械国产化工作。
然而，在国内大型医疗设备市场中，外资品牌依然占据绝对主导地位。从《报告》公布的2014年市场份额数据来看，在CT、核磁共振、核医学、血管造影机等几类大型医疗设备中，被业界称为“GPS”的通用电气、飞利浦、西门子三家跨国企业占有的市场份额超过80%，其中血管造影机类设备的市场占有率甚至高达91.1%。
造成这种现状的根本原因就是国外核心技术的壁垒，而现在我们已经有了打破国外技术垄断的核心进口系统。（探测器+采集+预处理+后处理+显示）

特长

特长

有源99微米耐辐射像素设计
高动态范围
高清全数字输出
高DQE
高MTF
无拖影

图像采集及处理显示一体卡 MX300

集成采集纠错降噪增强等一体多功能显卡
通用性强，可以与现有平板进行匹配
支持多种接口输入
降低整套系统成本

图像纠错

图像降噪

图像增强

IBAC医疗产品

19 10 月, 2016

自20世纪50年代起，医疗废物的处理已引起世界各国的广泛重视。10多年前，非典的肆虐，让公众认识到医疗废物的危害，中国将其列为《国家危险废物名录》首位。
医疗废物中含有不同程度的细菌、病毒和有害物质。而且废物中的有机物不仅滋生蚊蝇造成疾病的传播，并且在腐败分解时释放出的氨气(NH3)、硫化氢(H2S)等恶臭气体，生成多种有害物质，污染空气，危害人体健康，是造成医院内交叉感染和空气污染的主要原因。
然而目前国内的医疗废物存在着随意丢弃，混入生活垃圾，以及直接焚烧填埋等方式处理。先不说前面两种违法情况，即使是直接焚烧，如使用不符合标准的焚烧炉，焚烧过后会产生大量的二噁英等有害物质，随之会带来二次污染。同时，一些具有损伤性医废，如镊子、针灸针、针头是不可燃的，只能通过掩埋来处理这些医废，但是这样又会污染地下水源。
如果需要完全消除二噁英等排放对环境的影响，则需要800度以上的完全燃烧，这会对现有的焚烧炉提出相当的考验，使整个医疗废物回收成本大幅上升，加重医院的负担。
而这里，DISPOPAC提供了一套适合医院的，环保经济的解决方案。

医疗废弃物处理装置

医疗废弃物处理装置

ibac01

ibac02

180度持续30分钟以上彻底灭菌消毒的干式加热（彻底灭菌，无害化）
20顿冲压，将废物体积缩减为1/6，降低运输填埋成本（环保，降低运输成本）
处理过程中不会散发出异味（可置于院内，降低院内交叉感染）
故障率低安全性高（使用寿命为17年）
每月处理成本下降75%（仅需一名操作员工）
多种最大处理规格可供医院选择，不会形成过度投资浪费

RIVERAIN医疗产品

19 10 月, 2016

肺癌是发病率和死亡率增长最快，对人群健康和生命威胁最大的恶性肿瘤之一。近50年来许多国家都报道肺癌的发病率和死亡率均明显增高，男性肺癌发病率和死亡率均占所有恶性肿瘤的第一位，女性发病率占第二位，死亡率占第二位。
根据不完全统计，全国每年约有300万新增确诊癌症患者，其中有五分之一是肺癌。然而由于肺癌早期症状不明显，往往确诊时已经是中晚期，导致医院治疗时面临着巨大的难度。为了提高医院针对肺癌的治愈率，肺癌的早期发现则成为了一系列问题的关键。
有了下面这款软件的辅助，早期肺癌的诊断不再困难。

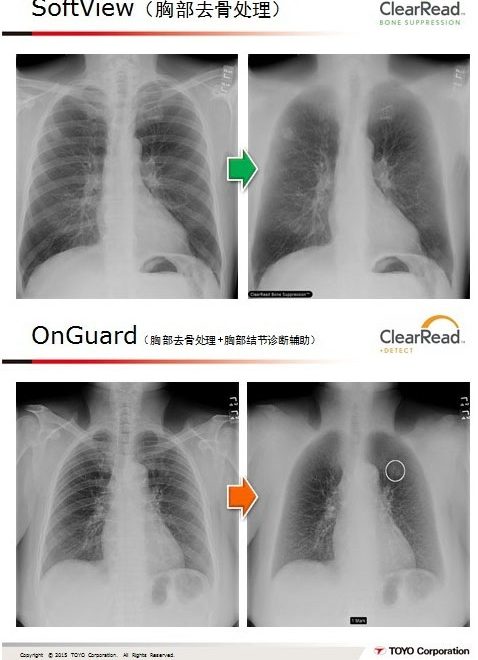

SoftView
OnGuard

SoftView

riverain01

•通过去除胸骨增加图片胸部软组织辨识效果
•肋骨与锁骨之后的软组织
•早期病灶的发现
•改善局灶性致密度监测
•结节, 肺炎, 肺结核
•帮助放射科医生提高肺部结节检出率超过16.8%
•减轻放射科专家看片精神负担
•可改善移动式X光机的图片质量
•获得中国食品药品监督管理局认可
