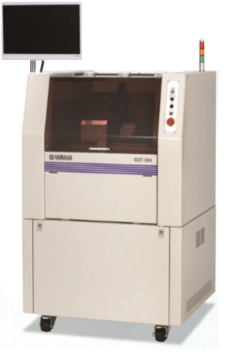

利用超声波扫描成像技术,实现电池内部气泡、异物的准确检出 SST-304系列
什么是超声波扫描成像技术(ultrasonography)?
将“声音”(sono)转化为“图像”(graph),利用超声波穿透的特性进行非接触式扫描的方法。

无损坏、非接触、空气中测试
搭载放大器组件,实现空气环境下检测。
无需对样品造成任何影响,非接触式检测样品内部的气泡、缝隙、异物等。

与X射线检测的不同点?
X射线技术很难检测到的气泡和缝隙也可以明确检出。

自动化、在线测试可能
可对应各种生产线环境,根据用户需求进行设备设计。

chao1

  • 检测电池内部气泡、电解液浸润情况
  • 可设定阈值,进行在线定量化监测

利用任意深度焦点技术得到断面图像,准确定位缺陷深度

chao2

pho

通过上位图观察形状,结合断面图确定位置
