高精度、高速分极测试、微小变位测试、可组装高压加载

强介电物质、压电物质、热电物质的各种评测

测试仪器概要

FCE

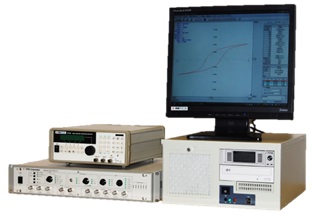

FCE系列系统是任意波形发生器、高分辨率AD转换器、低噪音IV&QA变换器、控制软件组合成的系统。另外,系统具有各种选配件,进一步扩充系统功能。

分极延迟频率

矩形波

最小振幅

输出电压应   用
FCE-3100mHz5kHz20μsec±10V
扩张性±10kV
一般用途
FCE-1E10mHz2kHz20μsec±10V
扩张性±10kV
AFM使用、研究新材料,测试微小电容
FCE-1A1Hz100kHz1μsec±10V
扩张性±200V
记忆材料、多铁材料高速分极反转测试

● 100kHz, 100V分极延迟测试
● 三种型号:高速、高精度、基本型
● 晶片级的压电膜d33测试
● 基于AFM选件的微小变位测试
● 10kV高压加载选件
● 丰富的温度可调选件(低温恒温器、高温加热炉)
● 针对样品形状定制化夹具

● 材料物性测试仪
● 各种选件(高电压、温度可调、磁场、AFM)
● 样品台架
● 控制-解析软件
● 其它

材料4

FCE强介电特性评测系统

● FeRAM、记忆材料
● 压电材料、MEMS
● 多铁材料
● 薄膜・Bulk强介电物质
● 有机强介电物质
● 振动发电材料
● 普通陶瓷
● 纳米构造in-situ测试

材料3

分极延迟测试&压电变位同时测试

(变位量1.7nm、PZT膜2nm厚、使用AFM)
