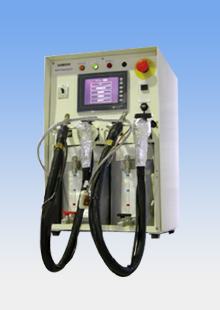

minitest3000

重视稳定性,最适于长期连续运行
省空间设计,高性价比
以低成本实现高精度加湿功能!
通过供气控制和电子负载进行测量的同时利用PLC管理实现了高稳定性!

用于PEFC 单电池。
不需要电脑,可长期安定的连续运行。
可通过触摸板方便的控制燃料供给和电子负载。
可以对燃料极/ 空气极的气体进行加湿。
可连续自动运行。
用U 盘保存测量数据。
备有多种安全功能。
占地面积:400×350mm 节约空间。

● MiniTest主机
● 电子负载仪
● 测量以及通信用电缆

● 低电阻仪(1kHz or 10kHz)
● 燃料电池入口加热软管
● 供气减压阀&压力表组件
● 加湿/无加湿切换(手动)
● 加湿器自动供水结构
● 氢气泄漏探测仪

供气部
气流量
阳极MFC:氢气 1.0L/min (※)
阴极MFC:空气 2.0L/min (※)   ※可变更为小流量
净化:氮气
加湿控制
保证露点温度:80℃  ±2℃以内
燃料电池的温度控制:室温+10℃~180℃
设备尺寸:W400×D350×H650 mm
联锁:标准装配安全结构
测量部
装配电子负载仪(日本菊水电子工业公司产)。
可选择 PLZ164W型或 PLZ164WA型。
电流  33A、功率 165W、
工作电压 1.5~150V(PLZ164W型)、 0~150V(PLZ164WA型)
尺寸:W214.5×D155×H470 mm
运行控制部
可在主机的触摸屏控制面板上输入测量条件和设定长期运行顺序程序并执行。
数据显示功能
可显示X轴[时间]-Y轴[电流 or 电压]等的曲线
数据保存:可保存到U盘里
设定项目
燃料ON/OFF、负载ON/OFF、气流量、燃料利用率、燃料电池温度、 开路电压、恒电压、恒电流、
电流范围变更、加湿器水温、 配管温度、重复测量、Wait、判断条件
