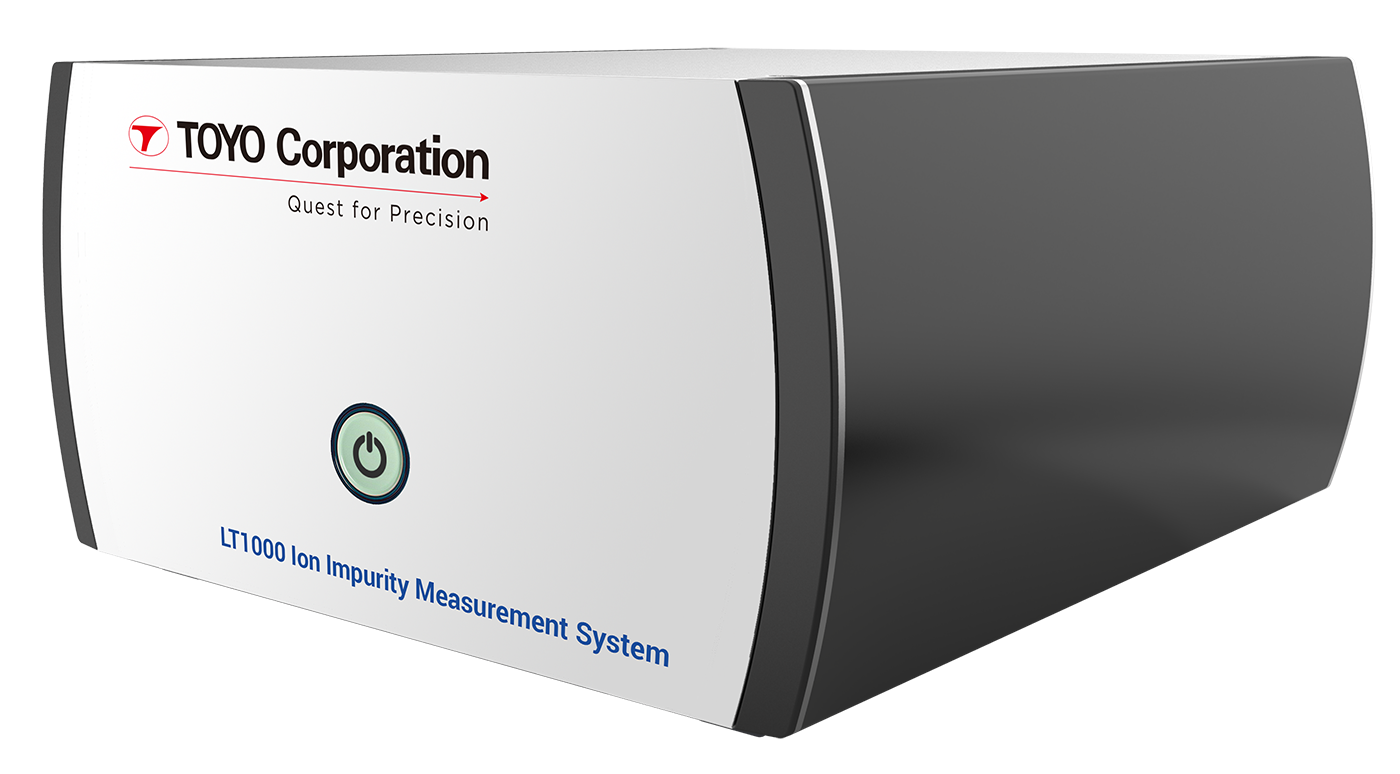

LT1000的前右侧视图

TOYO Corporation 设计了用于液晶显示器 (LCD) 行业的检测解决方案。 LT1000象征着新一代解决方案,也是20年来TOYO工程团队在液晶显示器测量研究和开发方面的巅峰之作。
LT1000是一款离子杂质测量系统,采用创新方法描绘和测量液体物质中的杂质离子含量。该系统目前正在申请专利,是首个可以同时测量有机离子和无机离子的解决方案。

卓越的性能和准确度:
传统测量解决方案采用化学分析方法,只能测量杂质(非离子)以及无机物杂质离子。而 LT1000 可以同时检测有机和无机离子杂质,并且灵敏度极高,甚至可以检测出物质中最细微(万亿分之一 (ppt) 量级)的离子浓度。有了更高灵敏度和准确度,可以减少对获得次优读数的担忧,从而更多关注实现最理想的结果。
高分辨率和准确度使实验室工程师和技术人员能够从待检测材料中检测出杂质,这在业内是无可匹敌的。
和类似的其他产品相比,LT1000可以在约1秒内执行和完成一个完整检测周期,而离子色谱法需要长达30分钟或更多时间。前者速度是后者的1800倍。并且能够在给定时间内执行大量检测,加快实验室分析,帮助缩短项目开发交付时间。

◆解决方案:
目前有两种检测和描绘液体材料中的杂质或可移动离子的方法,但相比 TOYO 的 LT1000 都存在一定缺陷。高效液相色谱法 (HPLC) 是其中一种。但是,HPLC不太灵敏,规格为百万分之一 (ppm) 量级。
LT1000 的分辨率将比其高出 1,000,000倍。另一种方法,核磁共振 (NMR) 频谱比 HPLC更灵敏,但 NMR 频谱仪昂贵,成本高达数百万美元。此外,此类仪器占地面积巨大,需要大型的厂房。

◆广泛应用:
LT1000 获得的结果现实中应用于显示器行业,涵盖液体材料筛选、促进工艺优化。其具有广泛的应用前景(参见图2),包括支持其他行业的使用案例,尤其是需要检测出液体物质(无论有机物或无机物类型)中杂质的行业。


图2:众多行业的广泛应用

离子杂质变化意味着未来可预见的缺陷或故障,利用 LT1000 进行材料的品质保证检测,可以对显示器和智能窗户应用进行工艺控制。众多行业将从 LT1000 获益,包括(但不局限于)显示器、智能窗户(航天、汽车)、化学品、制药、生物科技和环境试验领域。

参见图3,对于两个不同供应商的同类溶剂,LT1000 获得的结果如图所示。


图3:两种溶剂的检测结果

检测表明供应商 B 的样本(图3蓝色线条图形表示)含有的可移动离子成分更少,换言之其样本杂质比供应商 A 的样本杂质少(图3黄色线条图形表示)。此测量在一秒内即可完成。此外,提供实际原始数据可用于进一步数据分析。


图4:LT1000离子杂质测量系统设置

图4 显示 LT1000 如何与其他组件集成以形成完整解决方案。要获得最优效果,建议将LT1000 与提供的屏蔽盒一起使用。屏蔽盒本身的温度控制是一个选择。
管理PC可以是 Windows PC 或 Apple MAC。LT1000 通过 WLAN 连接或有线 Ethernet 连接管理。内部工作流分析表明,在大多数情况下,LT1000 可以不带盒,并在数小时内可做好检测准备。

总结
一个基于专利概念的杂质测量解决方案现已上市。其将提供无与伦比的性能、准确性和灵活性,这就是 LT1000 离子杂质测量系统,TOYO Corporation 专有产品。

LT1000 物理规格*

检测通道数量1
前面板电源开关
后面板接头BNC(2)、RJ45、电源、SMA(带无线天线)
通信接口WLAN和有线Ethernet
尺寸3.4英寸(H) × 7.1英寸(W) × 14.2英寸(D);
8.5cm × 18cm × 36cm
重量11磅;5kg
电源内部开关电源,100-240VAC
环境运行:50˚F 至 95˚F;10˚C 至 35˚C(非露点温度)







LT1000 检测规格*

电压输出±0.1 – ±10V(0.1V步进)
频率1mHz – 1kHz
电流测量范围±10nA – ±100uA
计算
最小离子电荷1pC~
最大电阻~10TΩ
最小电容1pF~
测量时间1秒/扫描 @ 1Hz







系统要求(用于管理软件)*

管理 PCApple MAC、Windows PC(用户提供)
处理器2千兆赫 (GHz) 或更快;×86位 或 ×64位处理器
操作系统Apple MAC:OS X 10.11 或更高版本
Intel PC:Windows 7 SP1 或更高版本(32/64位)
RAM4GB RAM(建议)
硬盘1GB 可用磁盘空间(建议)
显示1920 × 1080(建议)

* 最终规格可能改变
