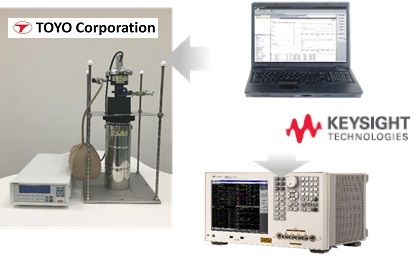

主图2



使用低温恒温器也可120MHz高频测试交流阻抗
连接线影响因素修正后也不会影响温度变化

测试仪器概要


Keysight E4990A 阻抗测试仪

― 规格 ―
<测试>

 测试精度 0.045%(典型数值)/0.08%(基本精度)
 频率范围 20Hz~120MHz
 AC检测信号 5mVrms~1Vrms/200μArms~20mArms
 自动Level控制 具备 (Automatic Level Control)
 DC偏置 ±40V/±100mA
 测试范围 25mΩ~40MΩ
 测试速度 3msec/Point @频率>500kHz、BW = 1
 可编程扫频 1601 Point


配件Keysight 42941A  高频测试头

<控制>

远程控制GPIB/LAN/USB
对应EDMS的须是GPIB
处理程序具备
指令提供E4990A固有的SCPI

<其他规格>

尺寸432mm(W)×235mm(H)×277mm(D)
重量14kg
电源47Hz~63Hz、90-264Vac、300VA max
运行环境+5℃~+40℃


TOYO Corporation
EDMS 控制软件

✔ 可对应各种交流阻抗测试

扫频测试
DC偏置扫描 (C-V測定)
固定频率vs时间

✔ 可进行温度控制

Lake Shore公司温控器
ESPEC公司温控箱

✔ 向Zview解析软件实时输出

显示Bode Plot、Nyqiust Plot

● 交流阻抗测试:20Hz~120MHz
● 定制化夹具以不影响温度变化为前提设定修正系数
● 温度控制范围:100K~300K
● 温度稳定度:±0.1K
● KEYSIGHT公司E4990A联动自动测试软件:

控制 EDMS
解析支持 Z-ASSIST
等效电路分析 ZView

● 材料物性测试仪
● 温度控制系统
● 样品台架
● 控制-解析软件
● 其它


● 固体电解质的Bulk、粒子界面分离
● 陶瓷、高分子、介电材料
● 有机半导体材料

材料7
固体电解质交流阻抗测试
